基于近红外脑成像设备的超扫描方案介绍

时间:2022-10-08 编辑:瀚翔医疗 浏览数:389

1.近红外脑成像推荐产品型号及参数配置


NIRX公司推出的使用NIRSport 2增加您的研究优势: NIRX独有的几十年的近红外研究经验和持续发展的造就了该便携式的:无线的,真正的全脑测量,高密度的设备,它将会释放出 fNIRS 的全部效能. NIRSport 2 适用于所有方向的被试群体: 任何被试都可以通过快速的设置时间和最大的舒适度进行测量. NIRx开发专家和技术支持顾问了解大量近红外测量中可能存在的问题以及学会如何克服这些障碍。


无论你的实验设置包括运动、自然光还是敏感型被试,NIRx 平台提供了一 个解决方案,让你可以高效的进行实验研究。


硬件参数:

1、光源数量:8/16,串联 16/32,最大 64;

2、光源类型: LED(2 波长)

3、检测波长: LED 760nm&850nm;

4、发射功率:≥25mw

5、光源集成性:LED:8 个光源集成为一个组块,直接插入设备;

6、探测器数量:探测器数 8/16,串联模式 32;最大 64

图1 NIRSport2 应用实例


总结:便携式二代近红外是我司的主推机型,原因在于其作为真正意义上的高密度便携式近红外,不仅可以多台叠加使用,而且可以一台同时测量两个被试, 无论在实际应用还是在与脑电结合上,都具有极高的便利性和优势,是未来三到五年内,市场的主要占有机型。


2.6-10人近红外脑成像超扫描实验解决方案


目前即使是串联的高配置近红外能够测量的被试也在 4 名被试(双侧 16*8的布局下),要实现 6-10 人的测量,除使用串联模式外还可以使用共同 trigger线的布局办法,也就是说,使用菊花链式的并口转换器,在刺激电脑呈现刺激后,marker 的传输通过菊花链并口线传递到不同的采集电脑上,以 12 人的测量为例,需一拖三的并口线,由刺激呈现电脑连接到三台采集电脑,而每台采集电脑,需测量 4 名被试,使用近红外设备间的串联模式,每台采集电脑控制两台近红外设备,每台近红外设备测量两名被试。

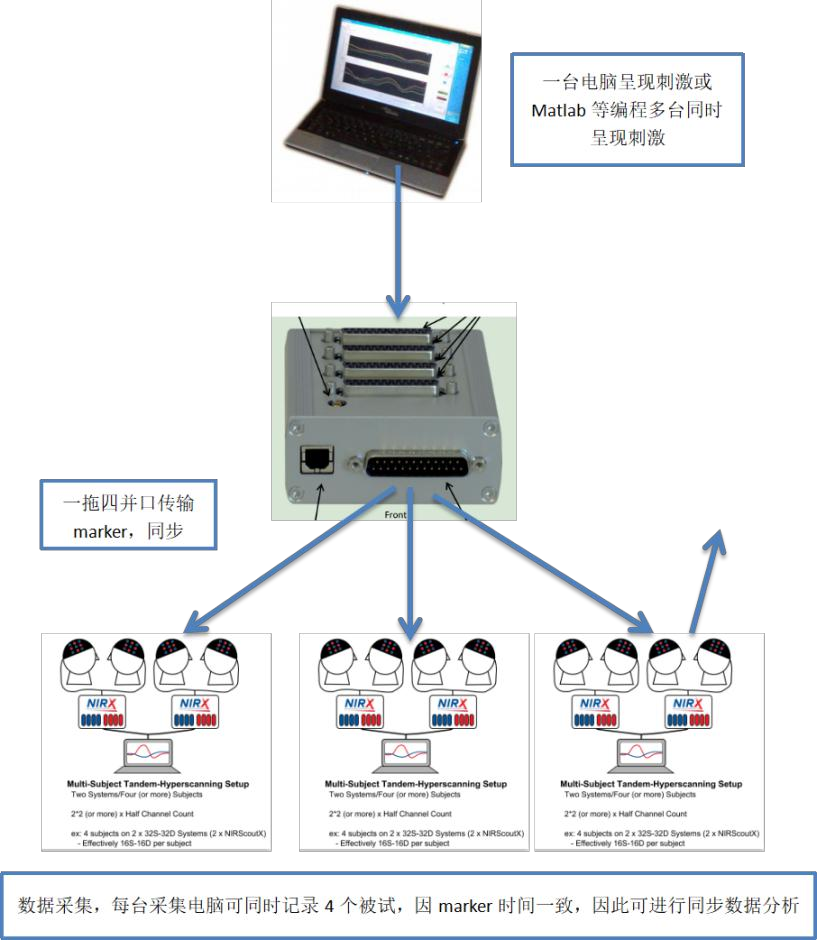

图2 多人测量解决方案示意图


3. 近红外脑成像超扫描的分析方法


常见的对社会互动中被试大脑信号功能联结的分析方法有时域相关和频域相关两种,一般来说频域相关更适合基于神经电信号的超扫描,而时域相关(包括 Granger 的因果分析)则更适合考察基于血流动力学信号的超扫描数据,除了相关方法,也可以利用多重脑网络的集群成像对处于互动中的被试大脑进行集群扫描与建模等,从而研究被试间的神经联结。


因此在社会互动的超扫描研究中,比如 Babiloni 等人(2007)囚徒困境中收 集到的数据表明在社会互动中激活最一致的脑区为内侧前额叶,且这一同步激活的脑区在所有的竞争情境中都会出现,是采用对比超扫描在进行同一任务时激活的同步性。


也有研究是关注于相关区域的激活程度差异,如对比条件 2,条件 1 下左背外侧前额叶有明显激活,且差异显著等等,可以做相关区域的激活差异比较。对于多人被试群体测量,根据测验范式可以做群体间的同步联结,使用相关分析,也可以做组与组之间的差异比较,相对来说分析思路更广。
